Teledyne Judson Technologies社
PbSe検出素子

J14シリーズ PbSe検出素子

J14シリーズ検出素子は、2～6μmの波長範囲にて使用できるように設計されたPbSe光導電素子です。最大感度波長は、動作温度に依存し、4～4.7μmの波長範囲にて変動します。これらの検出素子は、丈夫でコンパクトなパッケージで高性能を得るための経済的な手段を提供します。これらは、フラットプレートセルまたは、TOスタイルで提供されます。いずれのパッケージも、高感度、より長い波長検出、温度安定の動作のための電子冷却型と常温型を選択できます。ここに記載された部品は、ジャドソン社の標準製品です。特別注文検出素子と仕様は、内蔵エレクトロニクス、離散フィルターにより提供されます。複数波長検出素子とアレイは、量産を通してプロトタイプで定期的に提供されます。ジャドソン社の常温型PbSeは、他社が提供する標準仕様の２～３倍の比検出能力（D*）の最小値により、卓越した性能を提供します。

J14Pシリーズ常温型PbSeプレートセル

これらの基本的な検出素子は、感光PbSeフィルム、電極、および、クォーツ基板の上に閉じ込められた導線により構成されています。それらの受光面は、１から３ｍｍ正方形までさまざまなサイズが標準で用意されています。ジャドソン社の常温型PbSeは、他社が提供する標準仕様の２～３倍の比検出能力（D*）の最小値により、卓越した性能を提供します。

J14TOシリーズ常温型PbSe検出素子

これらの検出素子は、不活性ガスを充填したTO-5スタイル半導体パッケージとハーメッチックシールを利用して、作られています。このパッケージは、有効素子を守って、製造工程におけるプリント基板への本検出素子のプラグイン挿入、または、直接半田付けが可能である汎用性と提供します。

J14TE1シリーズ 1段電子冷却型PbSe検出素子

J14TE1シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと1段電子冷却素子の上にマウントされた高品質の温度安定PbSe検出素子です。

J14TE2シリーズ 2段電子冷却型PbSe検出素子

J14TE2シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと２段電子冷却素子の上にマウントされた高品質の温度安定PbSe検出素子です。

J14TE3シリーズ 3段電子冷却型PbSe検出素子

J14TE3シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと３段電子冷却素子の上にマウントされた高品質の温度安定PbSe検出素子です。標準動作温度-60℃において、この検出素子は、コンパクトで組込が容易なパッケージの中に入って、並はずれた感度を提供します。最大検出能は、4.7μm以上です。

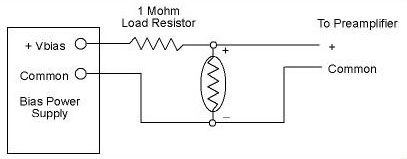

PbS検出素子　基本動作回路

■アプリケーション

環境ガス分析
医療ガス分析
炎色分光分析
光学高温測定
非分散型赤外分光計測
防衛

■パッケージ


TO-3	TO-5


１段電子冷却 TO-37	２段電子冷却 TO-37


1段電子冷却　TO-8	２段電子冷却 TO-8

検出器型式	品番	受光面ｻｲｽﾞ (mm)	波長 λp (μm)	比検出能力D* (λp, 750, 1) (min.) (cm Hz^1/2 W^-1)	黒体感度比検出能力 D* (500K, 750, 1)(min.) (cm Hz^1/2 W^-1)	感度 @ λp (min.) (V/W)	抵抗 (MΩ)	時定数 (μsec)	動作温度 (K)	標準ﾊﾟｯｹｰｼﾞ	ｸｰﾗｰﾊﾟﾜｰ (W)
J14P Series Room Temperature PbSe
PE-0-01	1500501	1 x 1	3.8 -4.0	5x10⁹	5.5x10⁸	1.5x10⁴	0.1 - 2.0	0.5 - 1.5	298	Plate Cell	N/A
PE-0-02	1500502	2 x 2				7.5x10³
PE-0-03	1500503	3 x 3				5x10³
J14TO Series Room Temperature TO Package PbSe
PE-0-51	1500526	1 x 1	3.8 -4.0	5x10⁹	5.5x10⁸	1.5x10⁴	0.1 -2.0	0.5 -1.5	298	TO-5	N/A
PE-0-52	1500527	2 x 2				7.5x10³
PE-0-53	1500528	3 x 3				5x10³
J14TE Series Thermoelectrically Cooled PbSe
PE-1-71	1500529	1 x 1	4.3 -4.5	7x10⁹	9.3x10⁸	2.5x10⁴	0.2 - 5.0	3 - 10	253	Single-Stage TO-37	1.3
PE-1-72	1500530	2 x 2				1x10⁴
PE-1-73	1500531	3 x 3				6x10³
PE-1-81	1500532	1 x 1	4.3 -4.5	7x10⁹	9.3x10⁸	2.5x10⁴	0.2 - 5.0	3 - 10	253	Single Stage TO-8	1.3
PE-1-82	1500533	2 x 2				1x10⁴
PE-1-83	1500534	3 x 3				6x10³
PE-2-71	1500535	1 x 1	4.4 -4.6	1x10¹⁰	1.3x10⁹	5x10⁴	0.4 - 10	5 - 25	233-243	Two-Stage TO-37	2.5
PE-2-72	1500536	2 x 2				3x10⁴
PE-2-73	1500537	3 x 3				1x10⁴
PE-2-81	1500538	1 x 1	4.4 -4.6	1x10¹⁰	1.3x10⁹	5x10⁴	0.4 - 10	5 - 25	233-243	Two-Stage TO-8	2.5
PE-2-82	1500539	2 x 2				3x10⁴
PE-2-83	1500540	3 x 3				1x10⁴
PE-3-31	1500544	1 x 1	4.6 -4.8	2x10¹⁰	3.2x10⁹	1x10⁵	1.0 - 35	10 - 50	208	Three-Stage TO-3	4.0
PE-3-32	1500545	2 x 2				5x10⁴
PE-3-33	1500546	3 x 3				2.5x10⁴

PbSeの情報（英文）はこちらから
