Teledyne Judson Technologies社
PbS検出素子

無料資料請求
Lead Sulfide Detectors

PDFカタログ(英文)はこちらから

J13シリーズPbS検出素子

J13シリーズ検出素子は、1〜3.5μmの波長範囲の赤外検出用に設計されたPbS光導電素子です。最大感度波長は、設計と動作温度に依存します。これらの検出素子は、丈夫なコンパクトなパッケージで高性能を得る経済的な手段を供給します。それらは、フラットプレートセル、TOスタイルパッケージ、そして、増加した感度、長波長検出、温度安定性のために、低温動作を供給するための電子冷却型の3種類で提供されます。ここに記載された部品は、ジャドソン社の標準品です。特別注文検出素子と内蔵エレクトロニクス、離散フィルター、複数波長検出素子及びアレイにより提供される仕様は、量産を通してプロトタイプで定期的に提供されます。

J13Pシリーズ 常温型PbSプレートセル

これらの基本的な検出素子は、感光PbSフィルム、電極、及び、クォーツ基板に閉じ込められた2本の導線からできています。それらの受光面は、1から10mm正方形までさまざまなサイズが標準で用意されています。

J13TOシリーズ 常温型TOパッケージPbS検出素子

これらの検出素子は、ハーメチックシールとTO-5、TO-8、またはTO-3スタイルの半導体パッケージを利用して作られています。このパッケージは、有効素子を守って、製造工程におけるプリント基板への本検出素子のプラグイン挿入、または、直接半田付けが可能である汎用性と提供します。

J13TE1シリーズ 1段電子冷却型PbS検出素子

J13TE1シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと1段電子冷却素子の上にマウントされた高品質の温度安定PbS検出素子です。標準動作温度-20℃における最大感度波長は、2.5μmです。

J13TE2シリーズ 2段電子冷却型PbS検出素子

J13TE2シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと2段電子冷却素子の上にマウントされた高品質の温度安定PbS検出素子です。標準動作温度-30℃における最大感度波長は、2.6μmです。

J13TE3シリーズ 3段電子冷却型PbS検出素子

J13TE3シリーズ検出素子は、検出素子の温度安定と制御のためのサーミスタと3段電子冷却素子の上にマウントされた高品質の温度安定PbS検出素子です。標準動作温度-30℃における最大感度波長は、2.7μmです。この検出素子は、コンパクトで組込が容易なパッケージの中に入って、並はずれた感度を提供します。

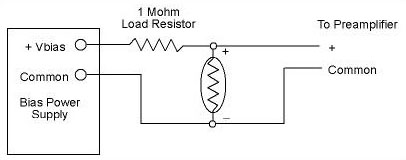

Lead Salt Detector Basic Operating Circuit
PbS検出素子 基本動作回路

■アプリケーション

  • 非分散型赤外分光計測
  • 光学高温測定
  • 炎色分光分析
  • 赤外線水分計

■パッケージ

TO-3 TO-5
1段電子冷却 TO-37 2段電子冷却 TO-37
1段電子冷却 TO-8 2段電子冷却 TO-8

検出器型式 品番 受光面サイズ (mm) 波長 λp (μm) 比検出能力D* (λp, 750, 1) (min.) (cm Hz1/2 W-1) 黒体感度 比検出能力 D* (500K, 750, 1)(min.) (cm Hz1/2 W-1) 感度 @ λp (min.) (V/W) 抵抗 (MΩ) 時定数 (μsec) 動作温度 (K) 標準パッケージ
J13P Series Room Temperature PbS
PS3-0-01 1100012 1 x 1 2.5 7.7x1010

7.7x108

3x105 0.5 - 2.5 150 - 350 298 Plate
PS3-0-02 1100020 2 x 2 1.5x105
PS3-0-03 1100025 3 x 3 1x105
PS3-0-06 1100160 6 x 6 5x104
PS3-0-10 1100190 10 x 10 3x104
J13TO Series Room Temperature TO Package PbS
PS3-0-51 1200045 1 x 1 2.5 7.7x1010 7.7x108 3x105 0.5 - 2.5 150 - 350 298 TO-5
PS3-0-52 1200075 2 x 2 1.5x105
PS3-0-53 1200090 3 x 3 1x105
PS3-0-86 1200135 6 x 6 5x104 TO-8
J13TE Series Thermoelectrically Cooled PbS
PS3-1-71 1200285 1 x 1 2.5 1.5x1011 1.5x109 7x105 0.5 - 8 500 - 1000 253 Single Stage TO-37 TO-3
PS3-1-72 1200295 2 x 2 3.5x105
PS3-1-73 1200305 3 x 3 2.3x105
PS3-1-310 1200306 10 x 10 0.7x105
PS3-1-81 1200367 1 x 1 2.5 1.5x1011 1.5x109 7x105 0.5 - 8 500 - 1000 253 One-Stage TO-8
PS3-1-82 1200368 2 x 2 3.5x105
PS3-1-83 1200369 3 x 3 2.3x105
PS3-2-71 1200325 1 x 1 2.6 2.5x1011 2.3x109 9x105 1 - 10 700 - 1200 243 Two-Stage TO-37
PS3-2-72 1200345 2 x 2 4.5x105
PS3-2-73 1200365 3 x 3 3x105
PS3-2-81 1200328 1 x 1 2.6 2.5x1011 2.3x109 9x105 1 - 10 700 - 1200 243 Two-Stage TO-8
PS3-2-82 1200338 2 x 2 4.5x105
PS3-2-83 1200358 3 x 3 3x105
PS3-3-31 1200371 1 x 1 2.7 3x1011 1.8x109 1x106 2 - 25 2500 - 3500 208 Three-Stage TO-3
PS3-3-32 1200372 2 x 2 5x105
PS3-3-33 1200373 3 x 3 3.5x105

PbSの情報(英文)はこちらから
