Teledyne Judson Technologies社 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
J19TEシリーズ MCT光起電力素子 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19TEシリーズ検出素子は、500nm〜5.0μmの波長範囲において使用のための高品質HgCdTeフォトダイオードです。その等価回路は、入射光による発生電流Iph、素子接合容量CD、シャント抵抗RD、および直列抵抗RSです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
温度効果： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HgCdTeフォトダイオードの冷却は、雑音を減少させ、検出能を向上します。冷却は、また、シャント抵抗RDを増加させます。HgCdTeフォトダイオードは、温度を下げることにより、より長い波長における感度を向上します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電子冷却素子動作： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 図２３、２４と２５は、TE2、TE3、およびTE4冷却素子の典型的な電源条件を示します。内蔵のサーミスタは、温度をモニターするか温度を制御するために使うことができます。図２１は、典型的なサーミスタの抵抗−温度特性を示します。感度、カットオフ波長、そして、応答一様性は、すべて温度の関数です。検出素子の温度は、個々のアプリケーションにに対して最適化してください。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 図２５ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
動作回路： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ほとんどのアプリケーションに推奨する動作回路は、検出素子に 0.1Vの逆バイアス電圧を印加した負帰還トランスインピーダンス構成（図２２）のオペアンプです。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HgCdTe光起電力素子の特長： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通常は、500nm〜5.5μmの波長領域で通常使用される光導電素子と異なり、HgCdTeフォトダイオードは、光起電力効果で動作するため、その使用においてバイアス電流を必要としません。そのことは、直流または、低周波数のアプリケーションに対して、J19TE検出素子をより良い選択とします。PbS、PbSe、およびHgCdTeの光導電素子が有する低周波雑音、または、1/F雑音の特性をJ19TE検出素子が示さないことからも同じことが言えます。J19TE検出素子は、また、ハイスピードパルスレーザーの検出やモニタリングのアプリケーションに対して、優れたパルス応答性を提供します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thermoelectrically Cooled Photovoltaic HgCdTe Detectors | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

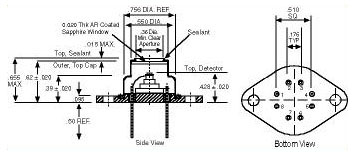

| 3CN パッケージ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

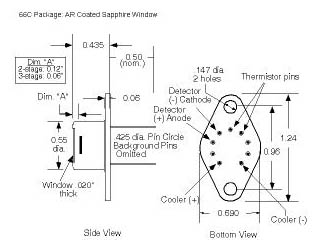

| 66C パッケージ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
